新式管道除铁器有怎样的结构设计特点

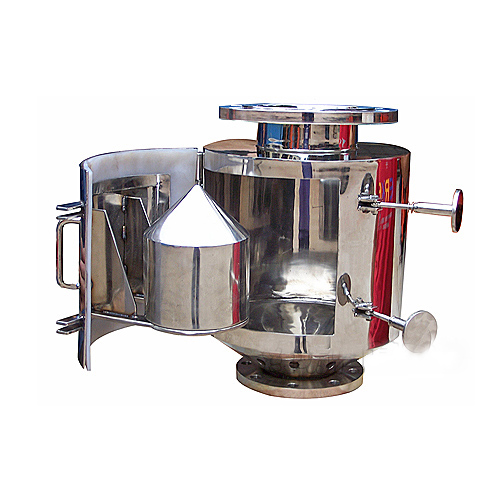

    新式管道除铁器的结构中包括了机壳，其特征在于机壳中安装了垂直布置的由动力源驱动连接的锥体，锥体的上部机壳上安装了进料口，下方安装了出料口，机壳上面安装了门，门的上方安装了活动式的磁铁支架，下面安装了固定的套筒支架，磁铁的支架上连接着磁铁棒，磁铁棒位于磁铁的套筒内，磁铁套筒跟套筒支架相连，门关闭时磁铁套筒处于锥体的周围。







    新式管道除铁器有如下结构特点∶



    1、内置了动力机构，节省了人工作业强度；

    2、磁铁呈环形排列，相较传统的永磁筒，吸附空间越大，清理的效果越好；
    3、设备轻便，便于运输安装，磁铁的重量小且采取装配式，便于维护。

    新式管道除铁器的工作原理∶物料从进料口进入，通过锥体朝四周分散，成S型路线下落过程中，铁会受到磁铁棒的吸引，粘到磁铁的套筒上；其余物料从出料口排出。

    清理新式管道除铁器时，打开门，磁芯组件随门一块旋出，通过控制部件，启动动力机构，磁铁棒会随着磁铁支架朝上移动，从磁铁套筒中抽出，铁屑受到重力作用下落；再次开启控制部件，把磁铁棒收回至磁铁套筒中，将门关闭。
