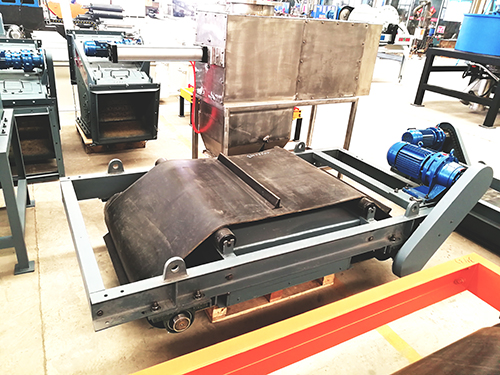

针对空冷电磁除铁器结构的分解

       空冷电磁除铁器主要包括冷却风机、冷却器、循环风机装置、绕线装置、磁体、电磁线圈、接线盒、吊耳等几个组成部分。其中：




　　1、冷却器采用的是单回路结构，以钢铝复合金属翅片管作为换热元件，数个元件排列组合到一起。这种冷却器吸收了当下市场上较为先进的换热技术，具有冷却效率高，密封性好，损耗低，阻力小，耐疲劳，使用寿命长等优点。其功能是把外部空气通入到冷却器的翅片管中，以冷却电磁线圈产生的热气。



　　2、冷却风机采用了轴流风机，便于安装。它可以让外部空气强制进入冷却器的翅片管，而不会改变空气管中的介质流动方向。



　　3、空冷电磁除铁器的循环风机装置采用的是离心风机，它根据动能转换成为势能的原理，采用高速旋转叶轮，先加速再减速，改变气流方向，使动能转化成为势能。在单级离心风机之中，气体从轴向进入到叶轮，流经叶轮时变为径向，然后进入到扩压器。其功能是从磁铁里面抽出热空气，并将其送到冷却器的盒子中完成交换。



　　4、空冷电磁除铁器的电磁线圈是一组组导线，整齐的排布于绕线装置的上面，且每组间在径向的方向上每隔预定距离加有隔缘板隔离。电磁线圈通电后产生澂磁电流，进而产生磁场。



　　5、绕线装置的结构特点是于筒体的上下圆周上焊接了数个垫板，其功能是将一组组导线围着骨架缠绕在上面，并加以固定。



　　6、空冷电磁除铁器磁体的底部是不导磁的不锈钢板，其余为导磁钢板所构成的壳体。电磁线圈通电之后形成磁场，磁体构成了磁力线经过的路径。
